Passe à poissons
Usine électrique de Gerstheim - Electricité de France (EDF)
Dans le cadre d'un projet ambitieux visant à assurer le retour du saumon de la mer du Nord jusqu'à Bâle, EDF a souhaité réaliser une passe à poissons autour de la centrale hydroélectrique de Gerstheim. Notre bureau a assuré le développement du projet de ruisseau naturel de contournement entre les passes techniques de migration piscicole ainsi que le suivi de chantier.
-
Image de la centrale
-

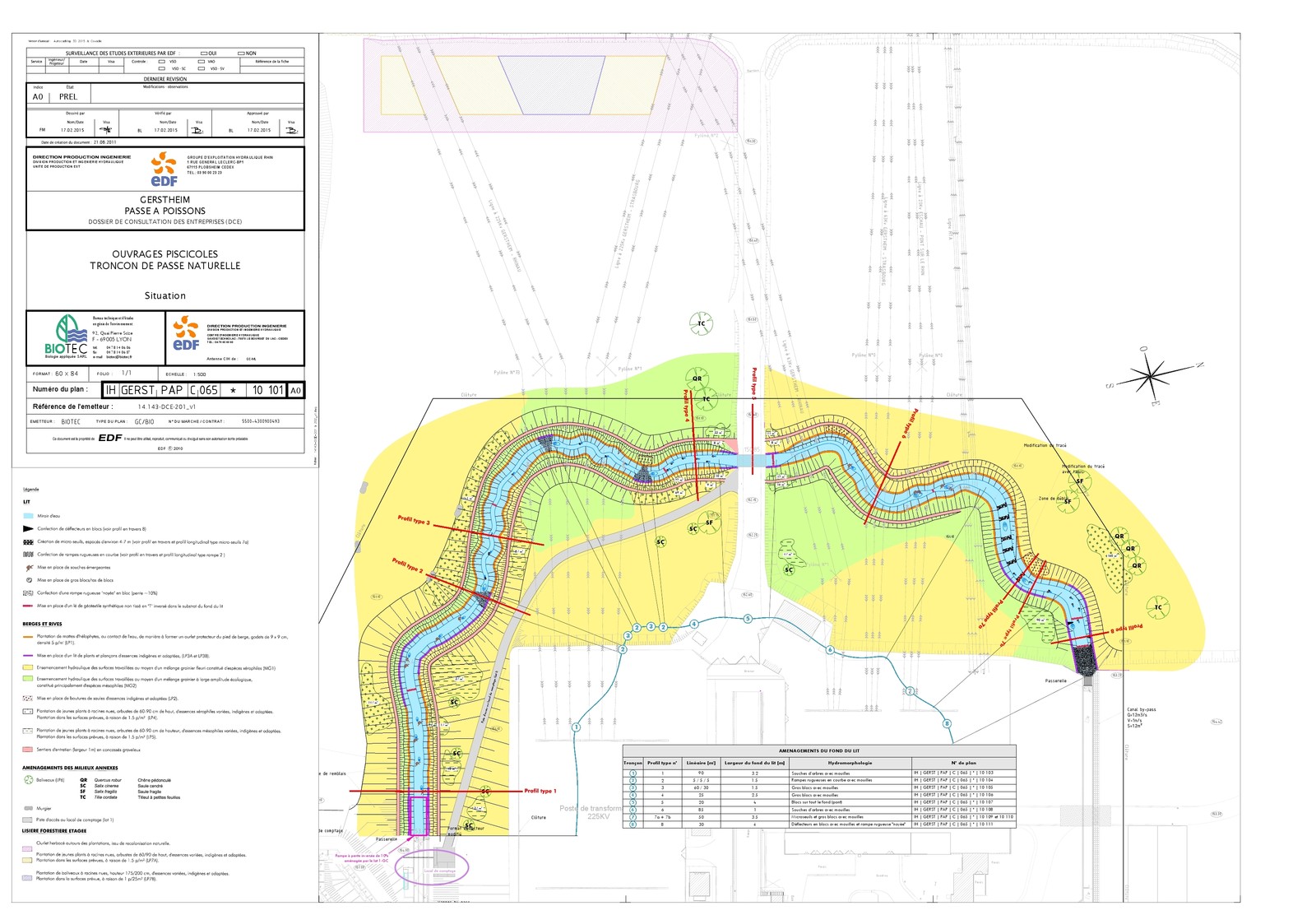

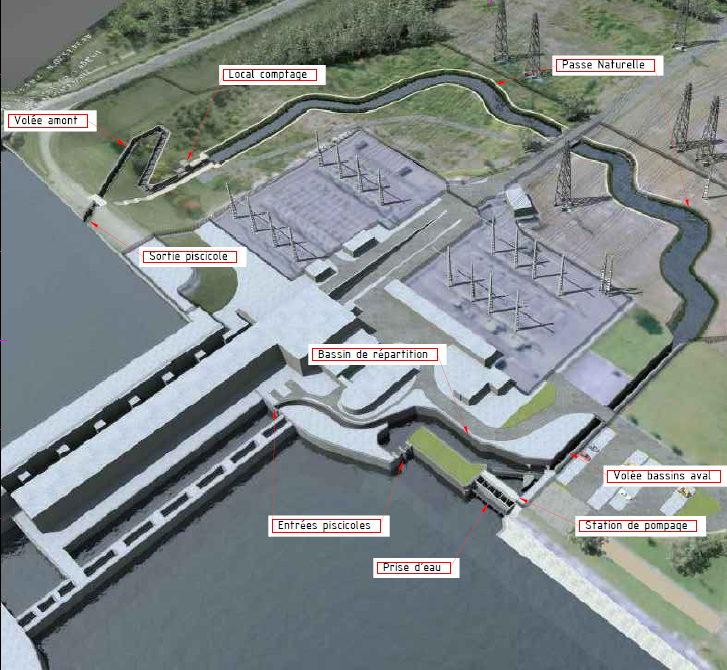

Plan de situation
-

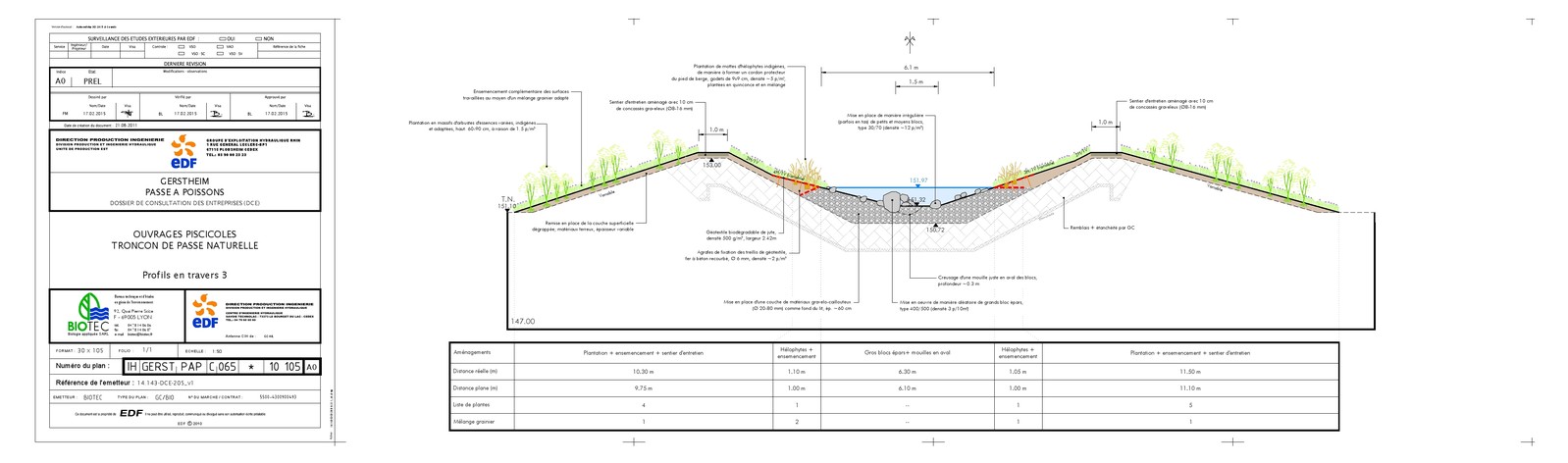

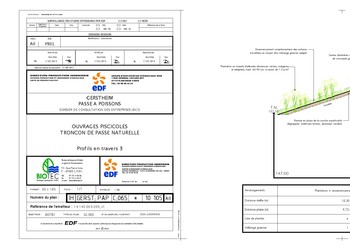

Profils en travers
-

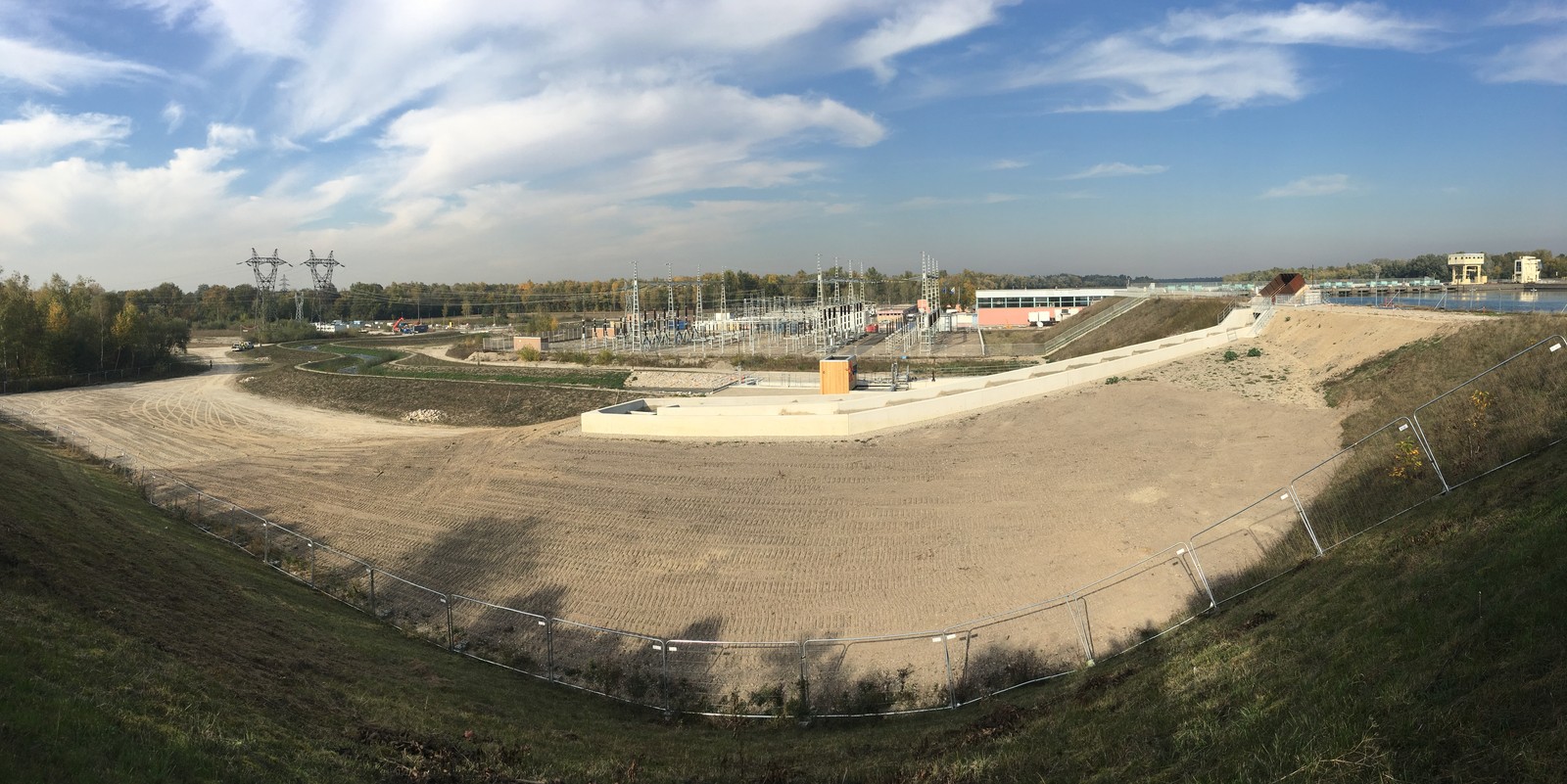

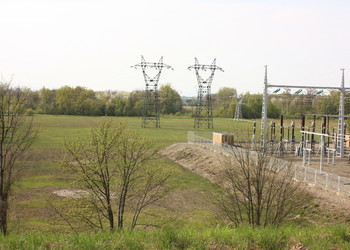

Etat initial, vue sur la partie amont (avril 2013)
-

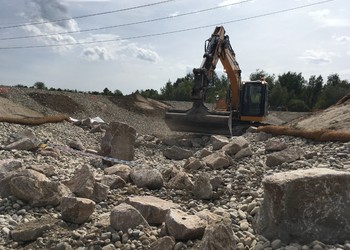

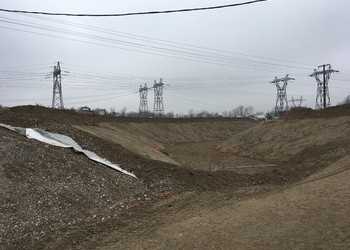

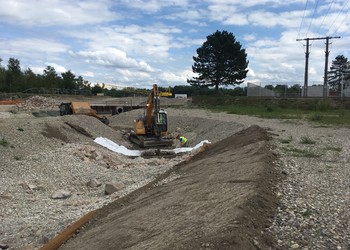

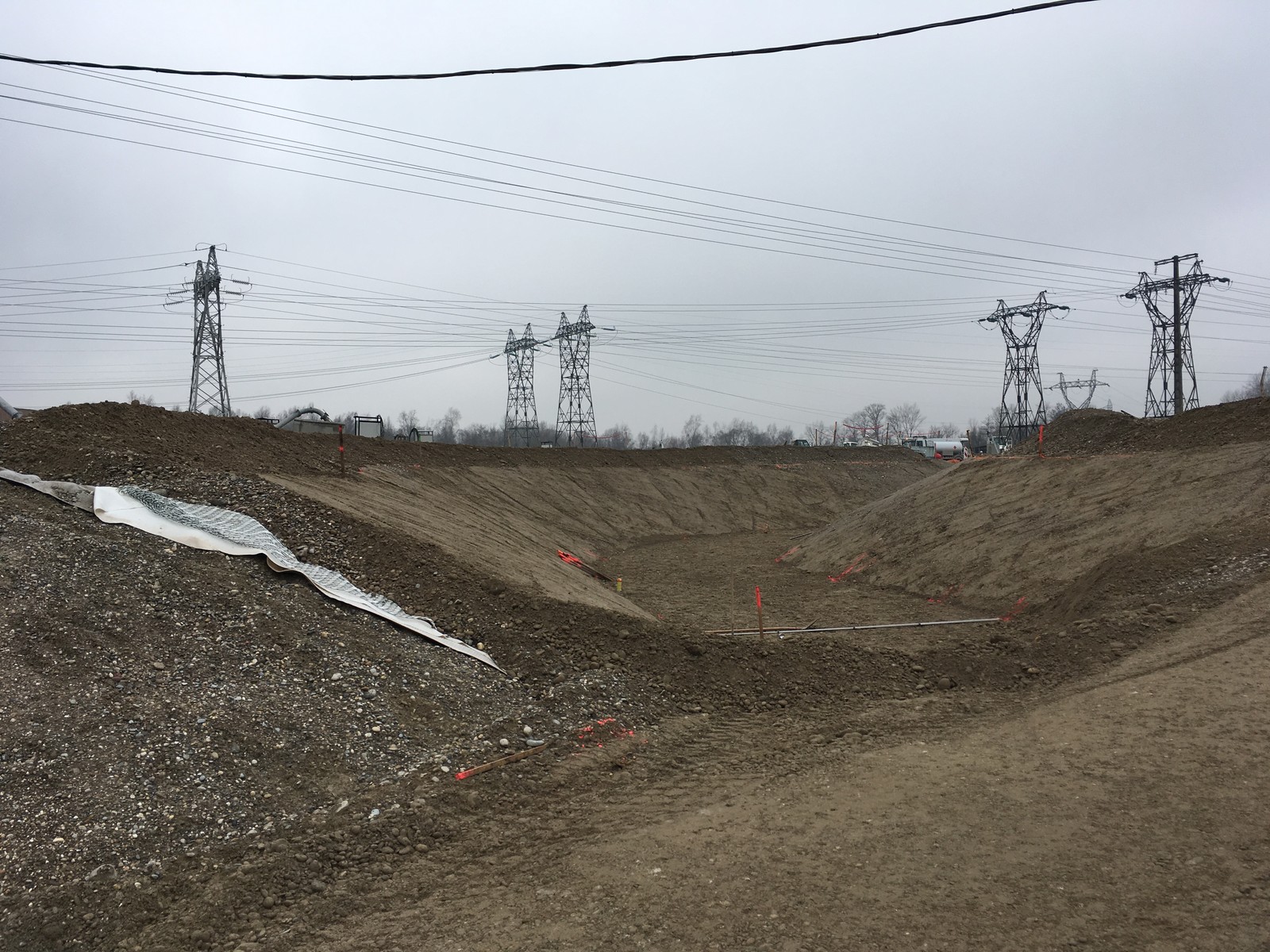

Travaux de génie civil visant le façonnage du nouveau ruisseau par déblai/remblai et étanchéification du fond du lit (février 2017)
-

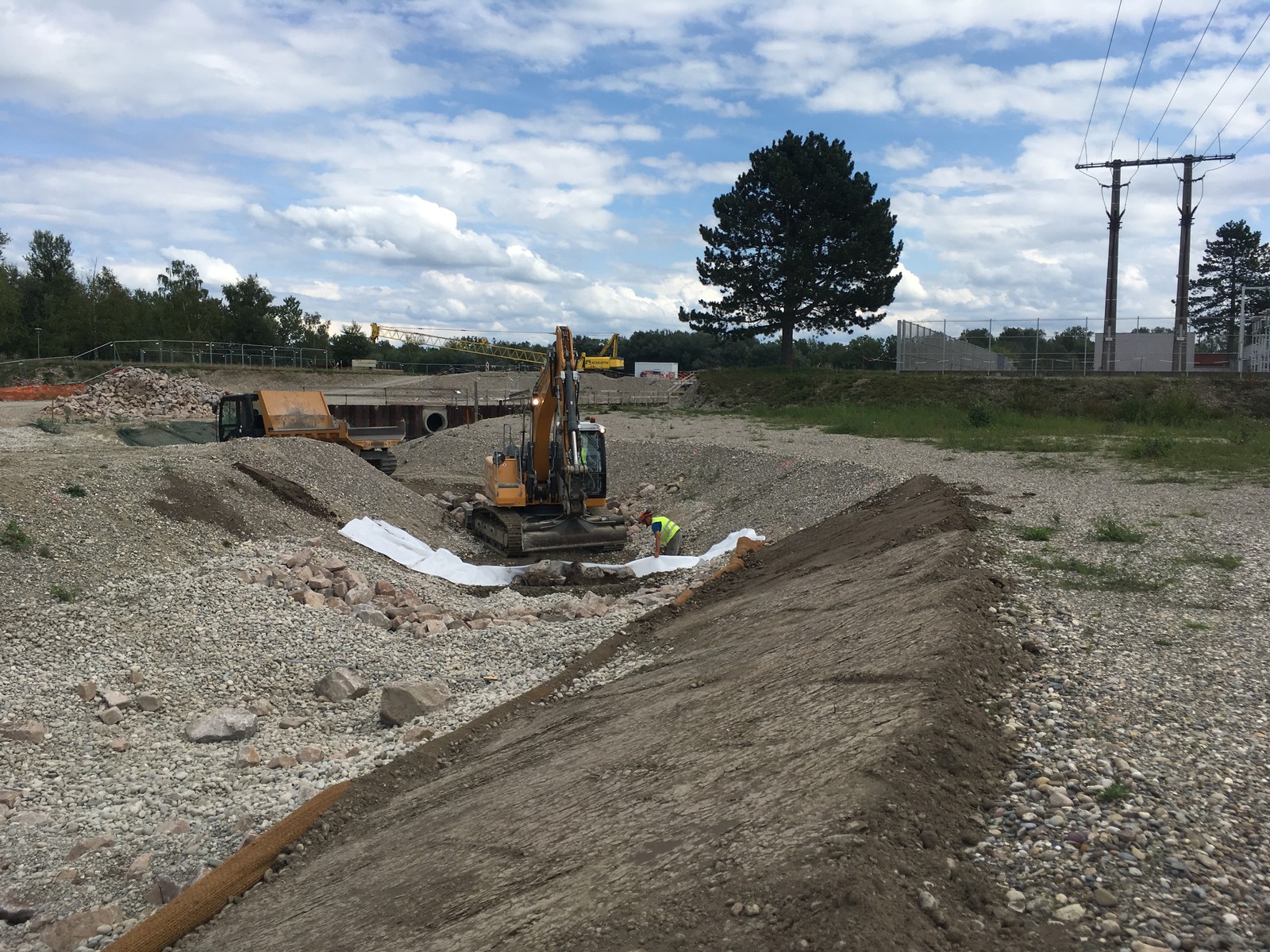

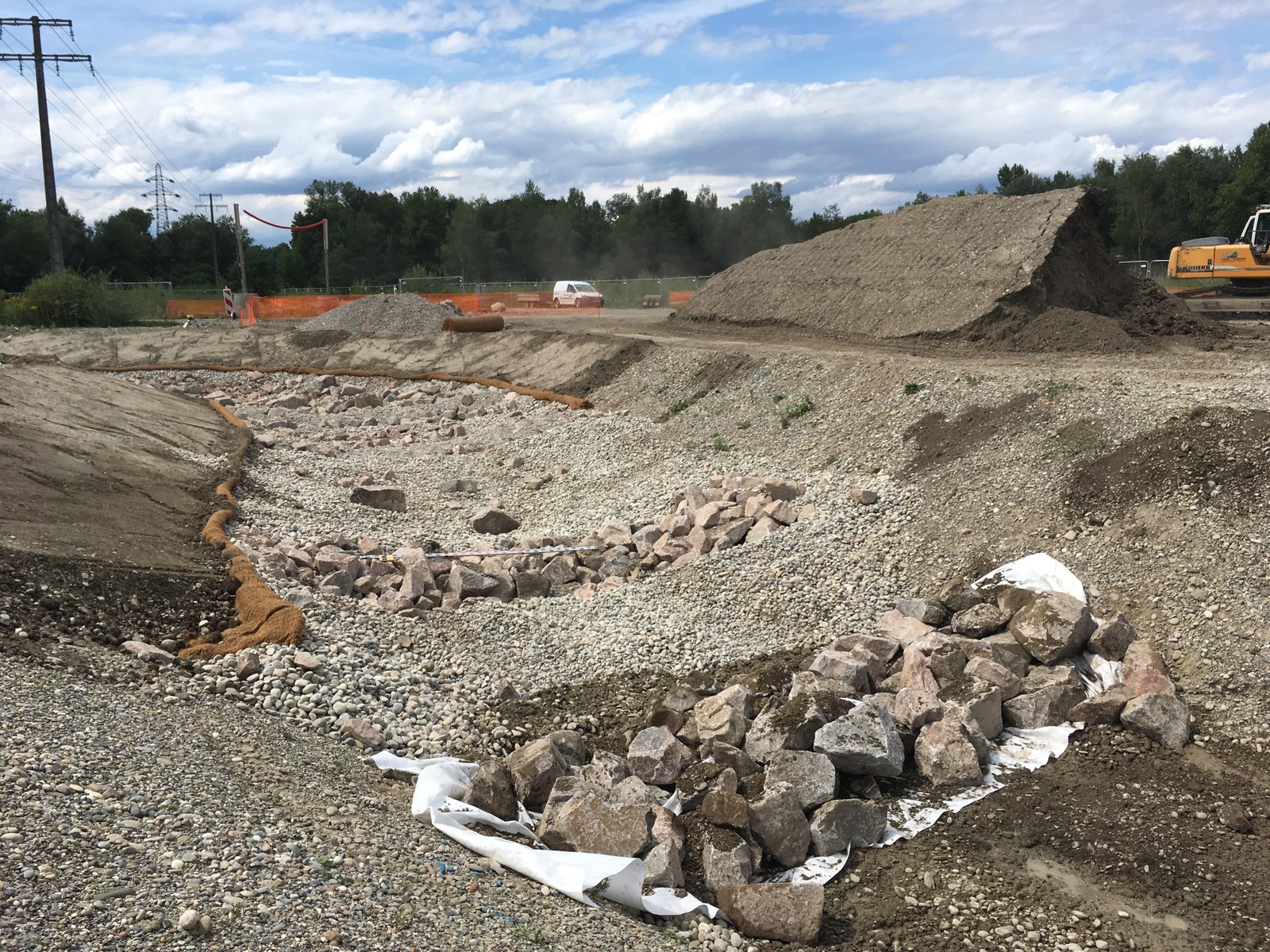

Mise en oeuvre d'une succession de microseuils (août 2017)
-
Aménagement des berges internes (août 2017)
-

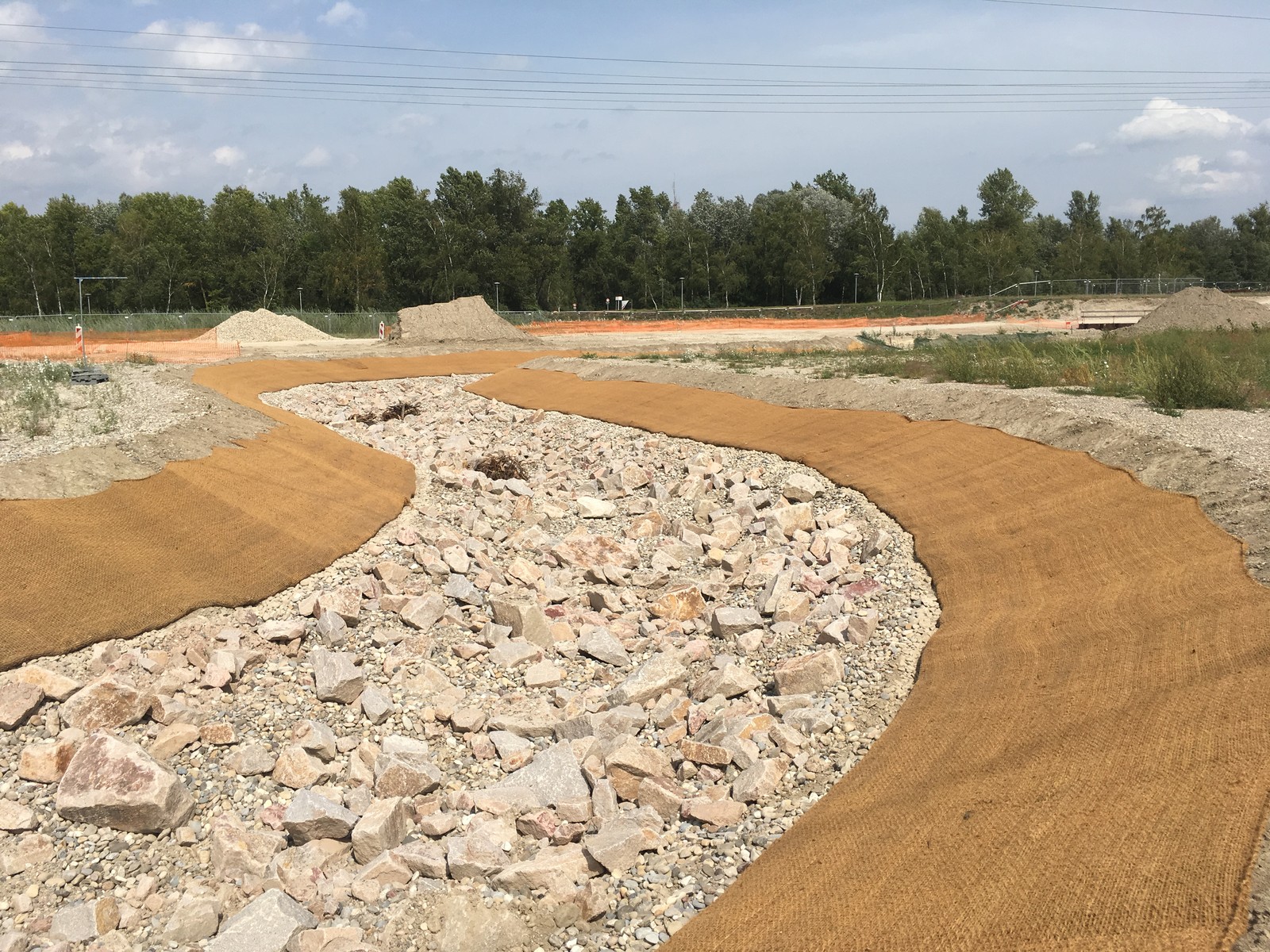

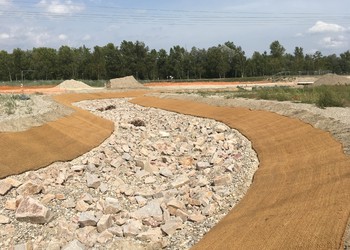

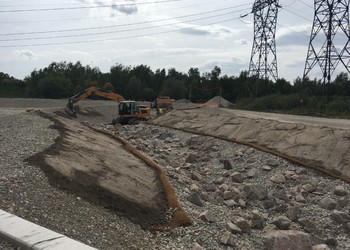

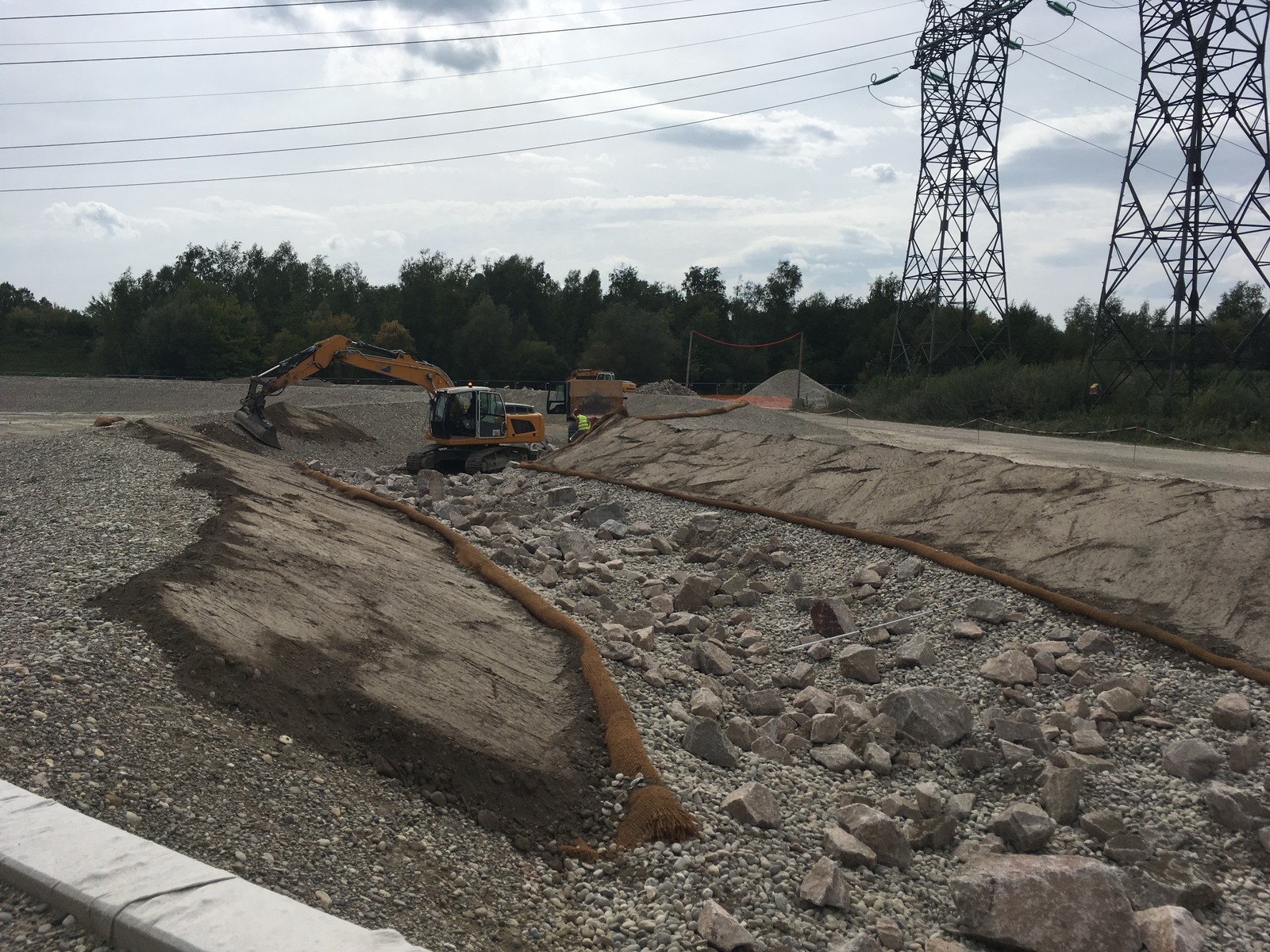

Macro-rugosité du fond du lit et protection des berges contre le ruissellement (août 2017)
-

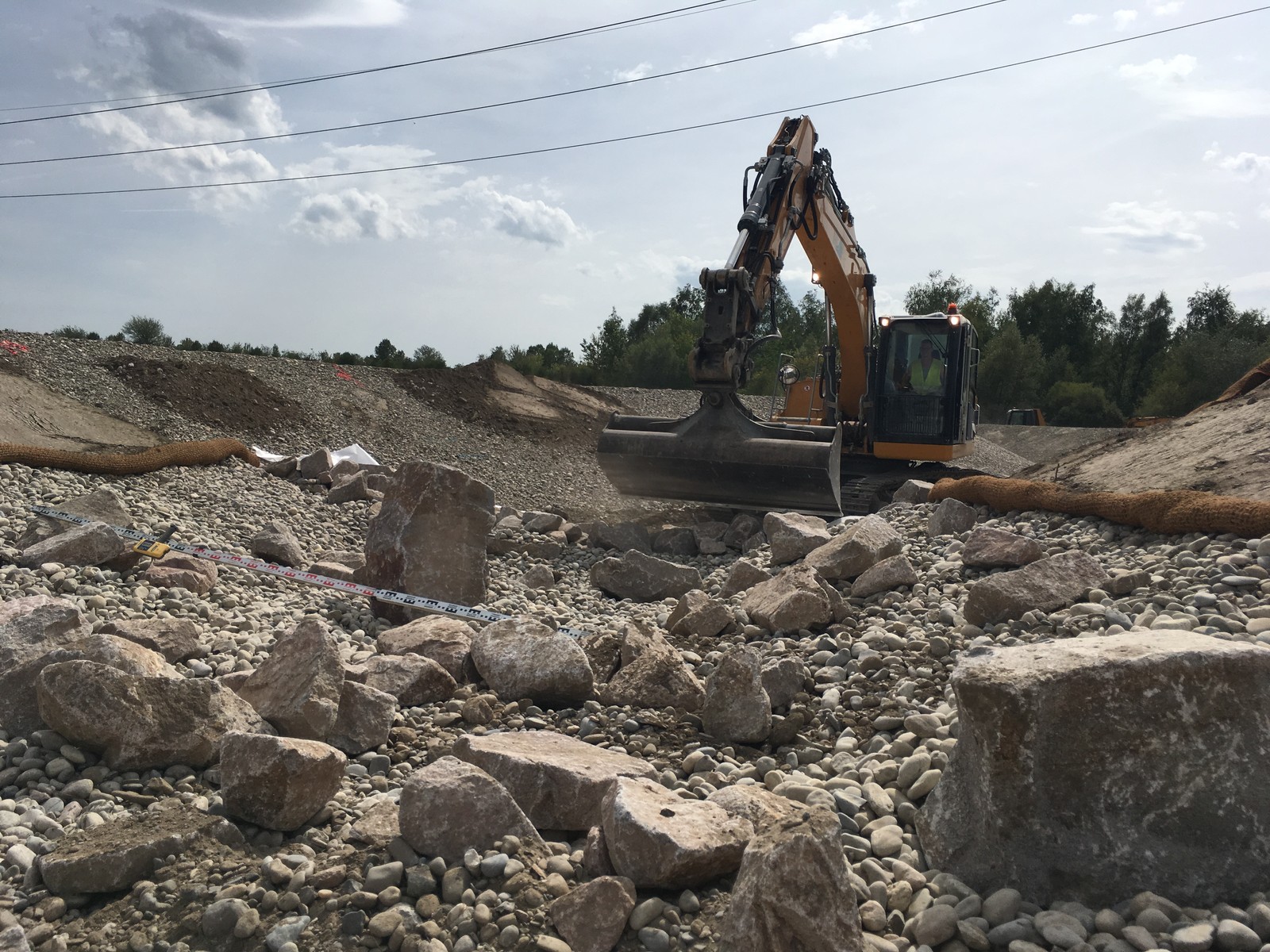

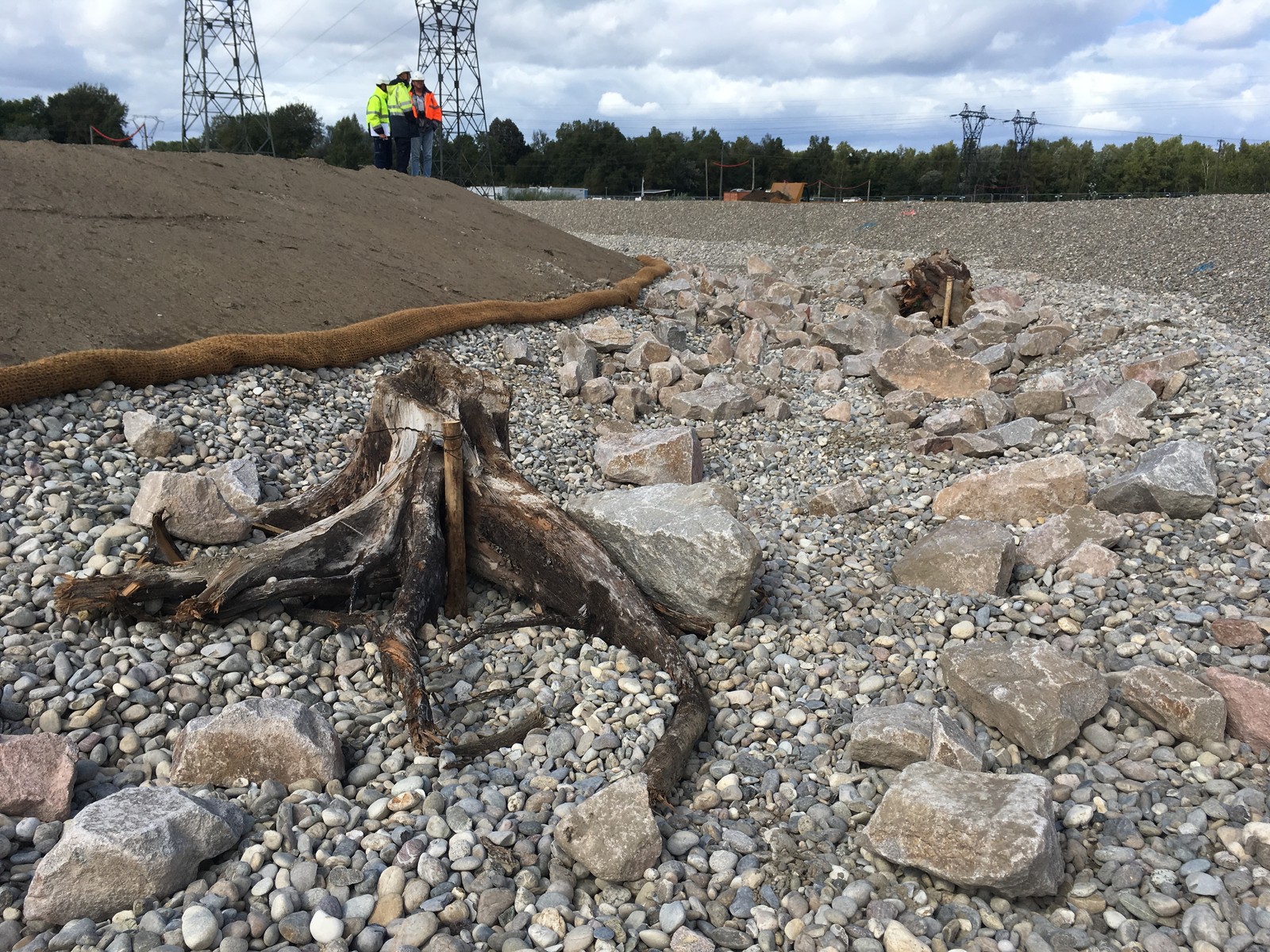

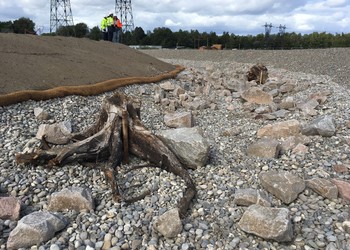

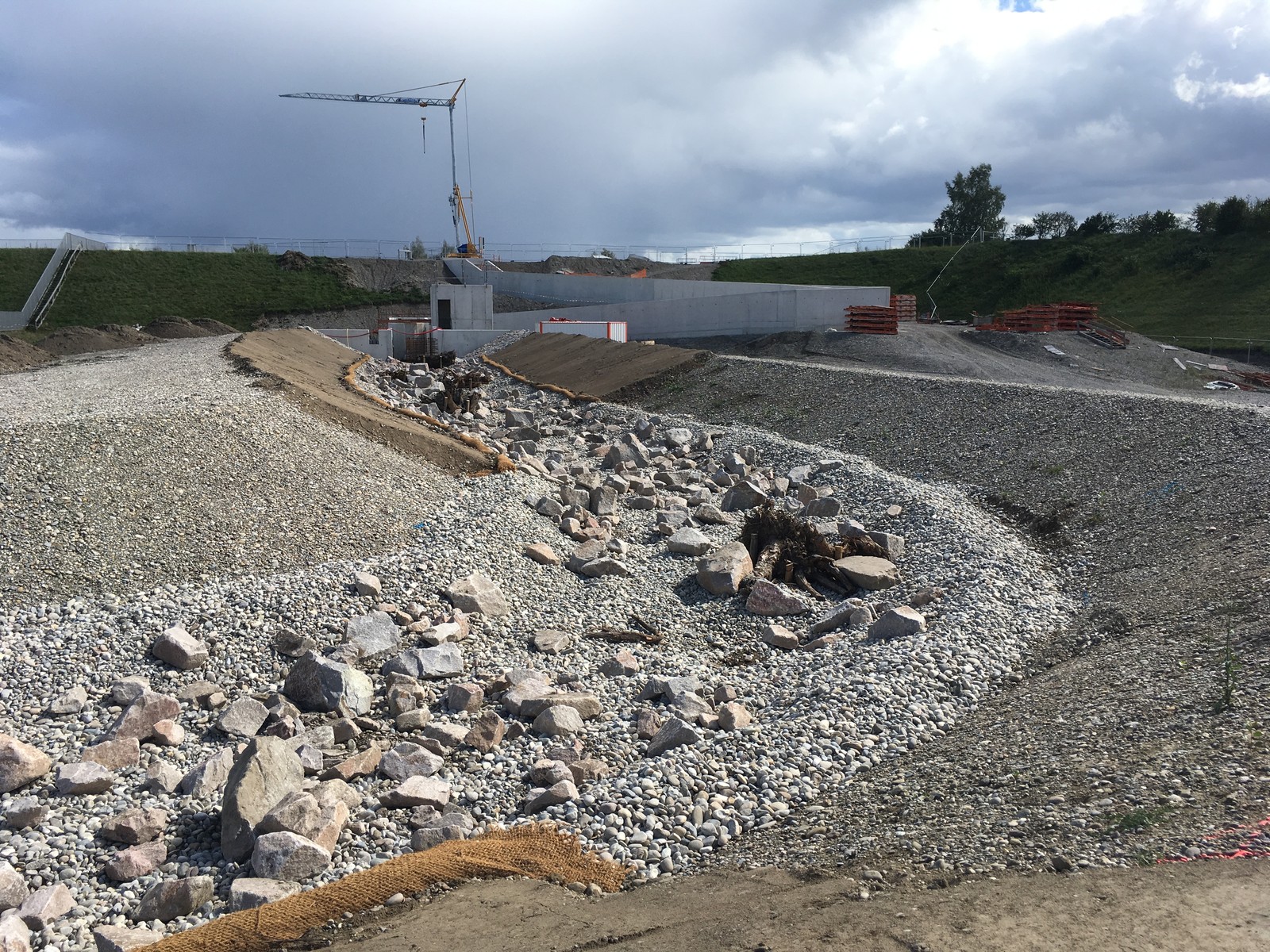

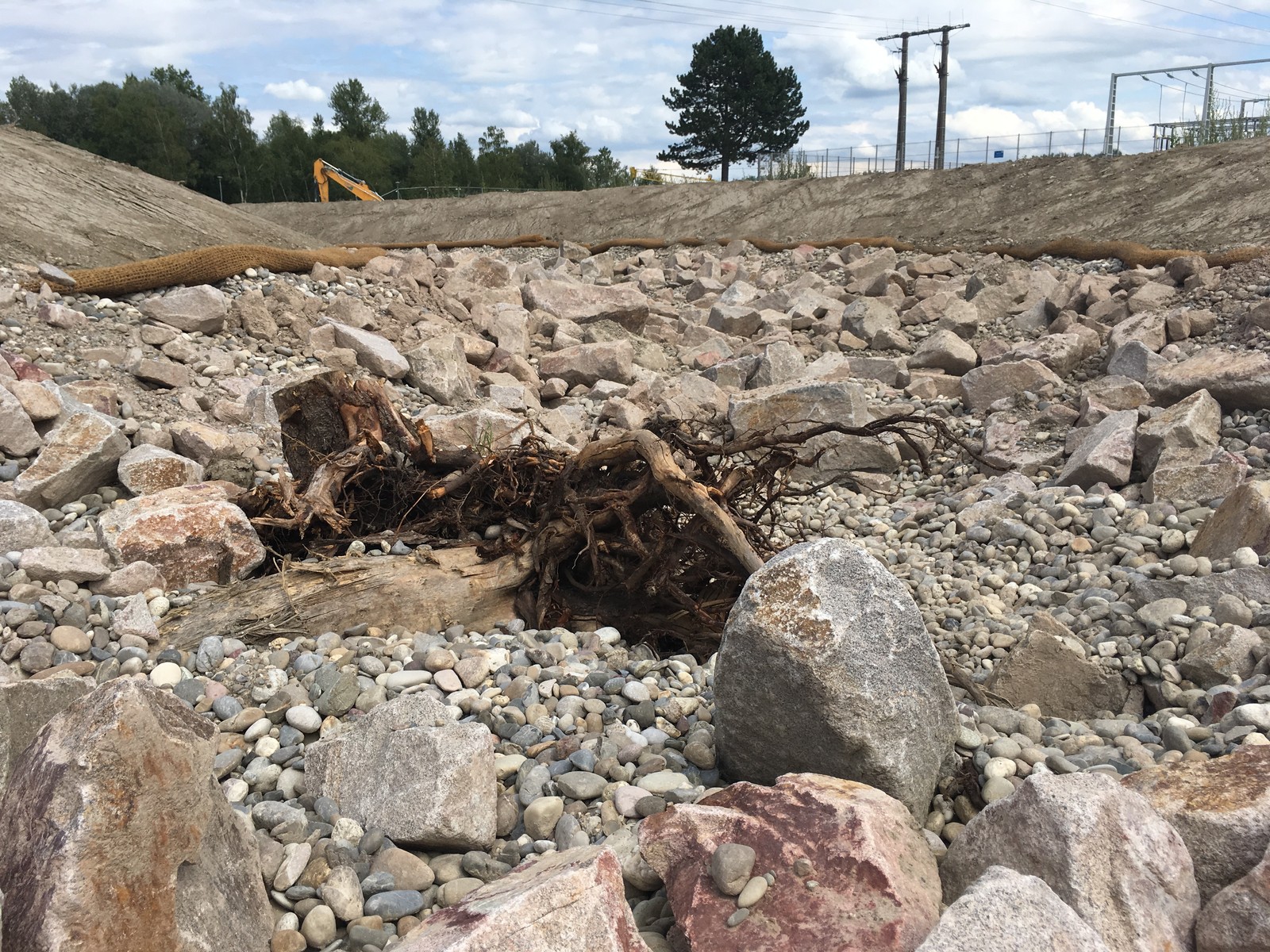

Création d’une macrorugosité minérale dans le fond du lit avec des substrats variés et des microstructures telles que des souches d’arbres (août 2017)
-

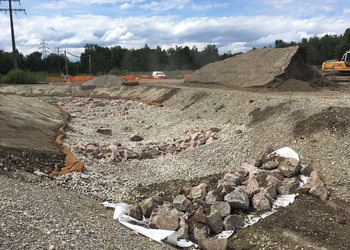

Aménagement de seuils de fond (août 2017)
-
Détail d’aménagement des structures du fond du lit (août 2017)
-

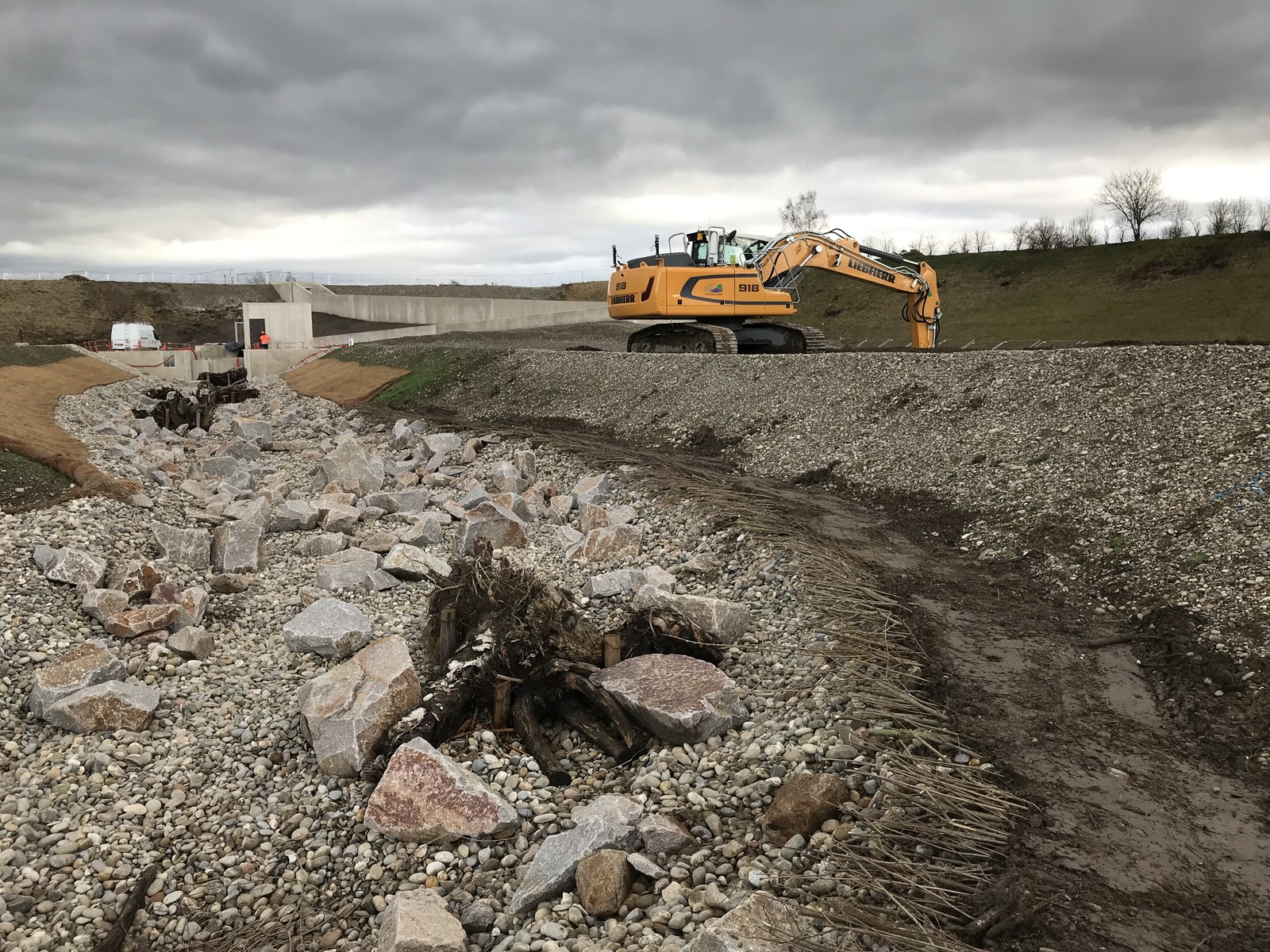

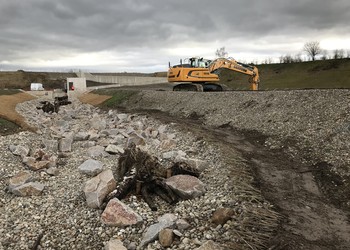

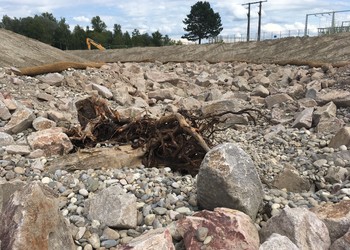

Ancrage de souches dans le fond du lit pour diversification des écoulements et création de zones calmes (octobre 2017)
-

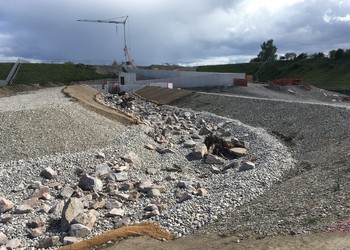

Amont de la passe naturelle et début de la passe technique menant au Rhin (octobre 2017)
-

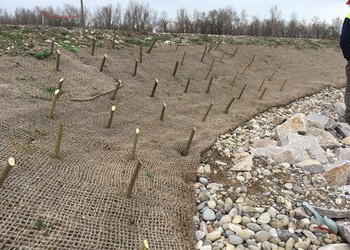

Bouturage ponctuelles des berges (janvier 2018)
-
Façonnage des berges (janvier 2018)
-

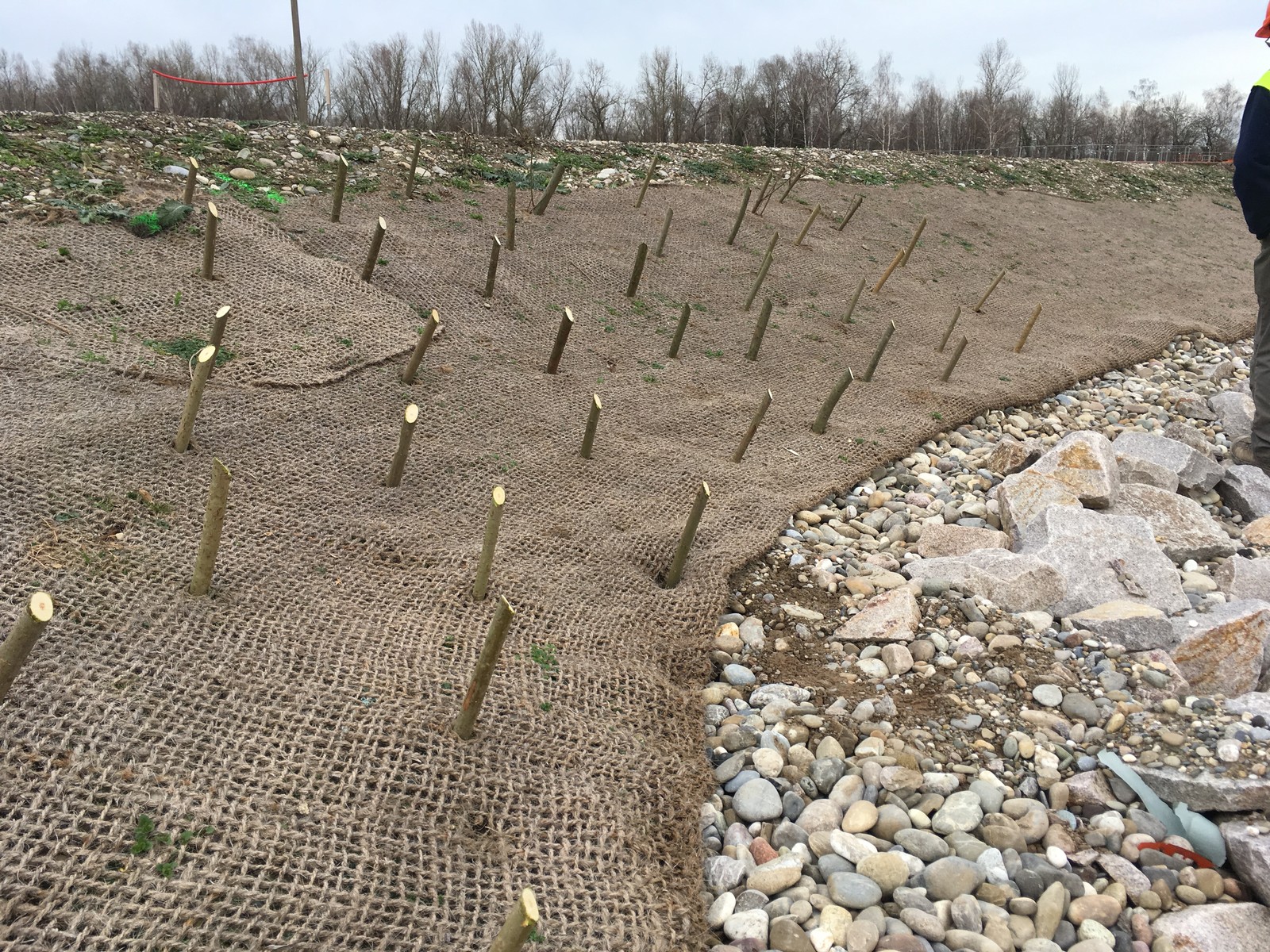

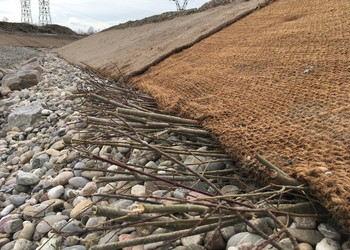

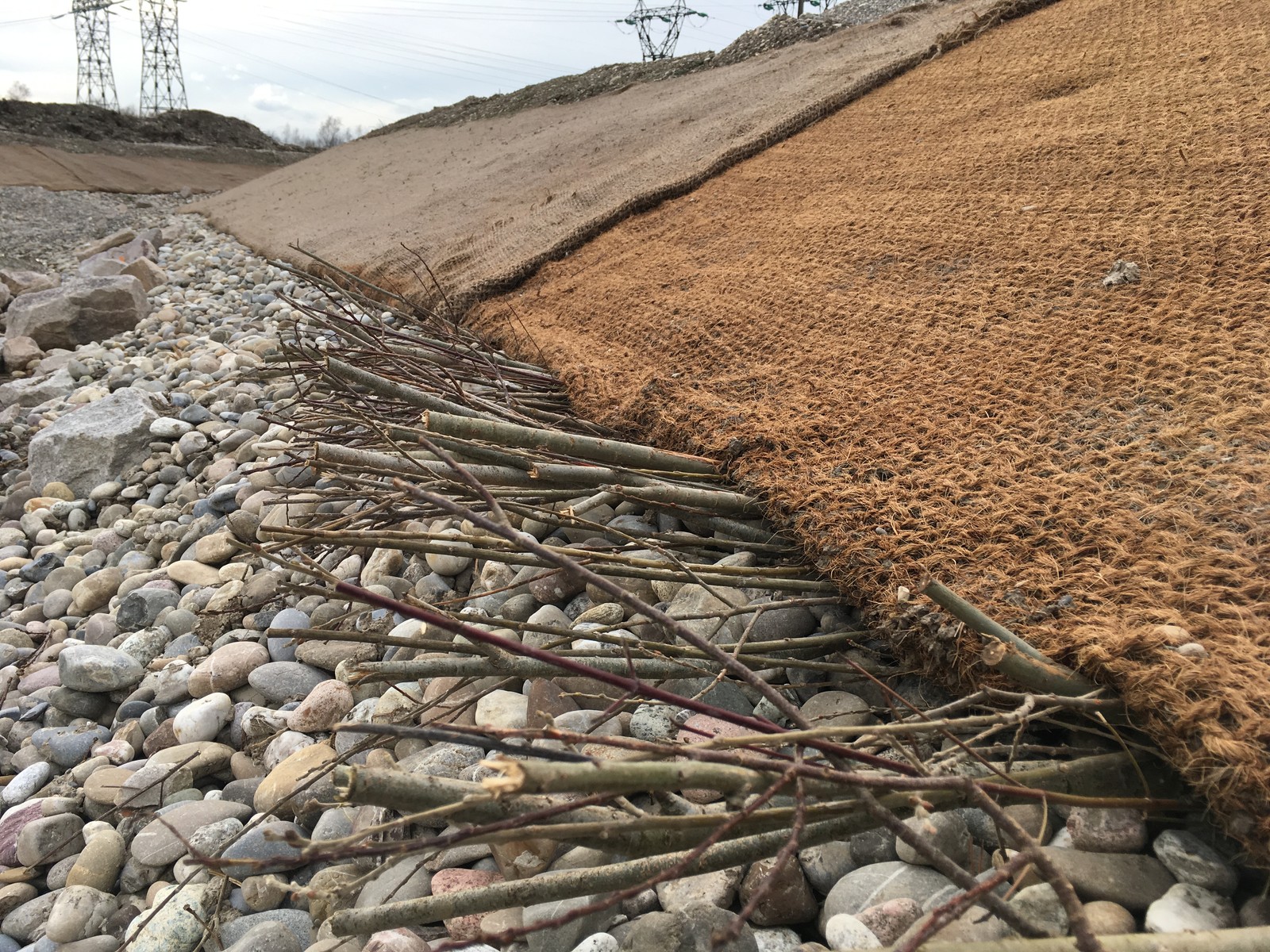

Détail d’aménagement des lits de plants et plançons (janvier 2018)
-

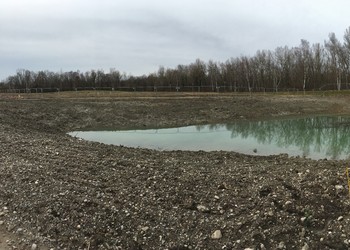

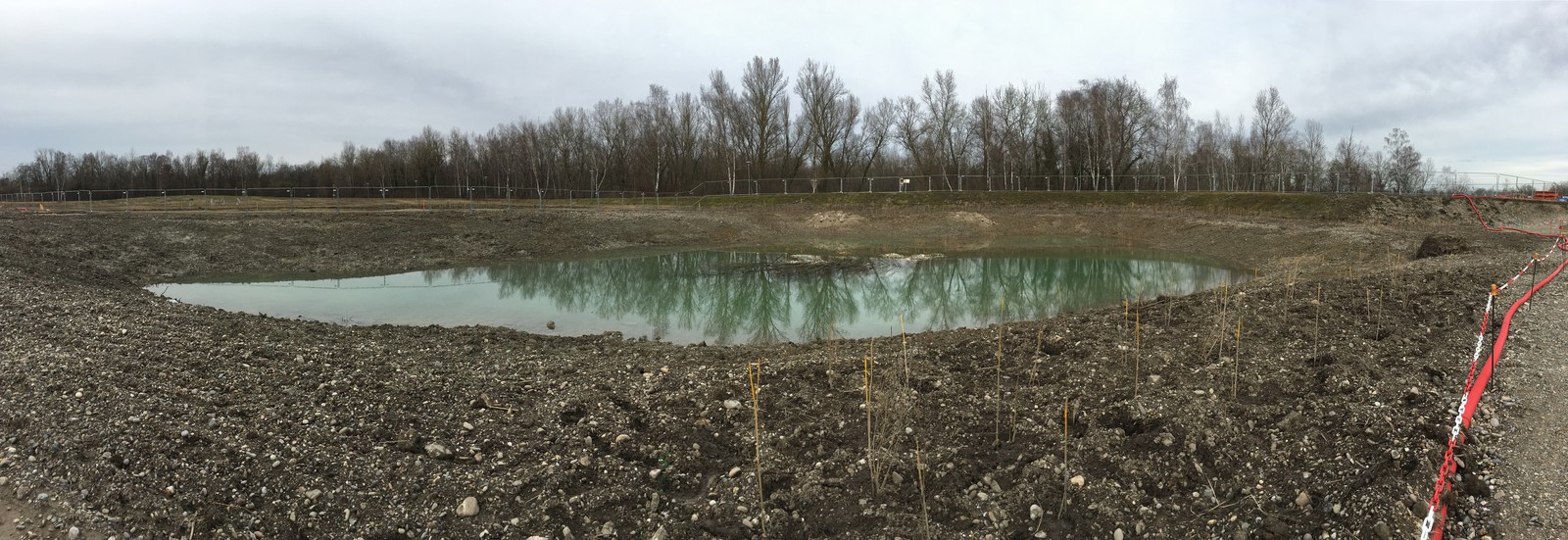

Transformation d’un ancien bassin de décantation en mare favorable aux batraciens (janvier 2018)
-

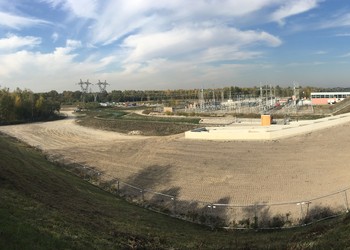

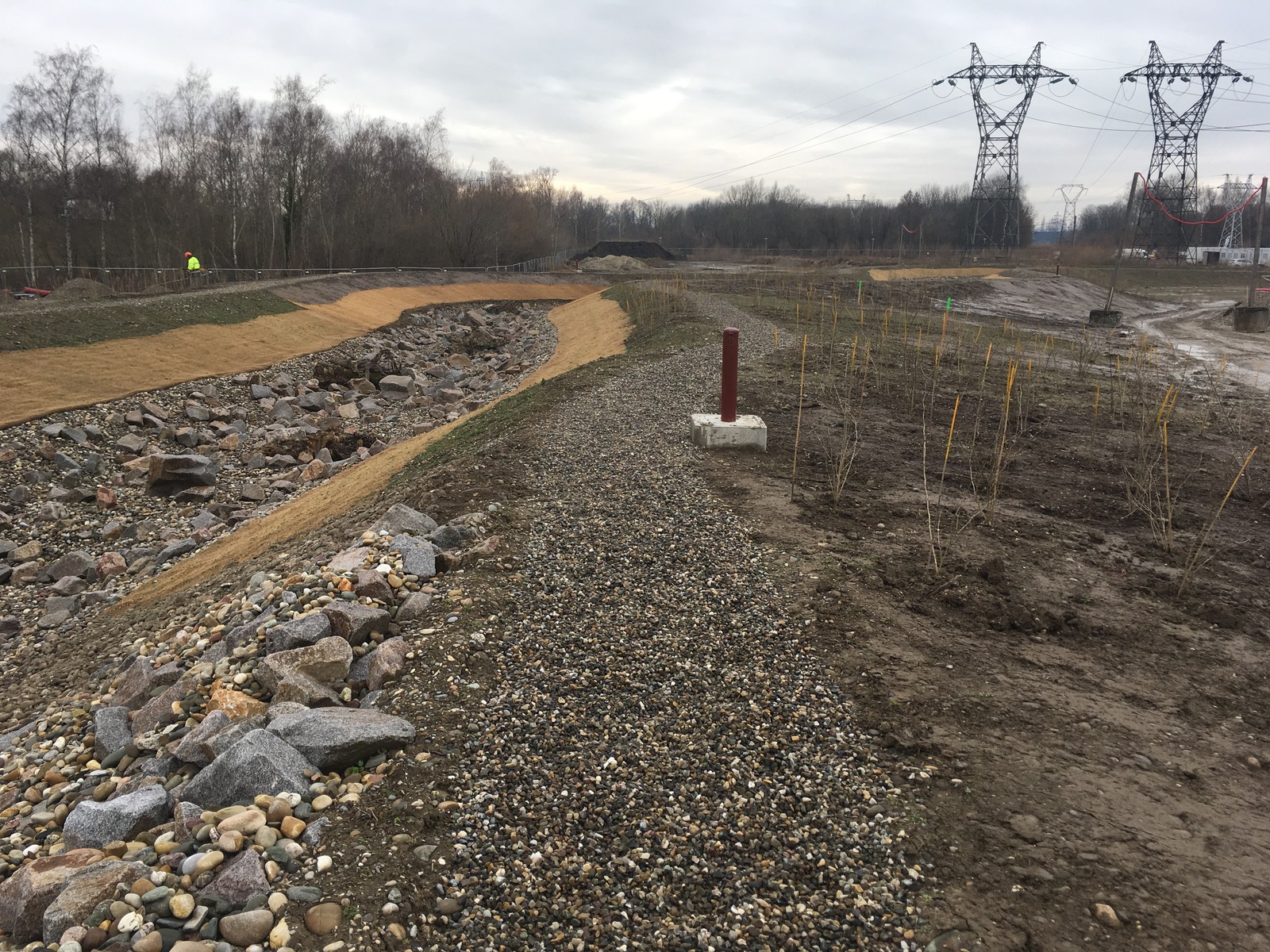

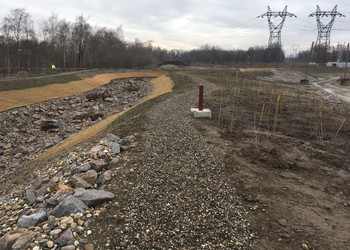

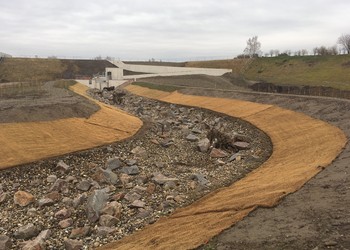

Etat à la fin des travaux et avant mise en eau (février 2018)
-

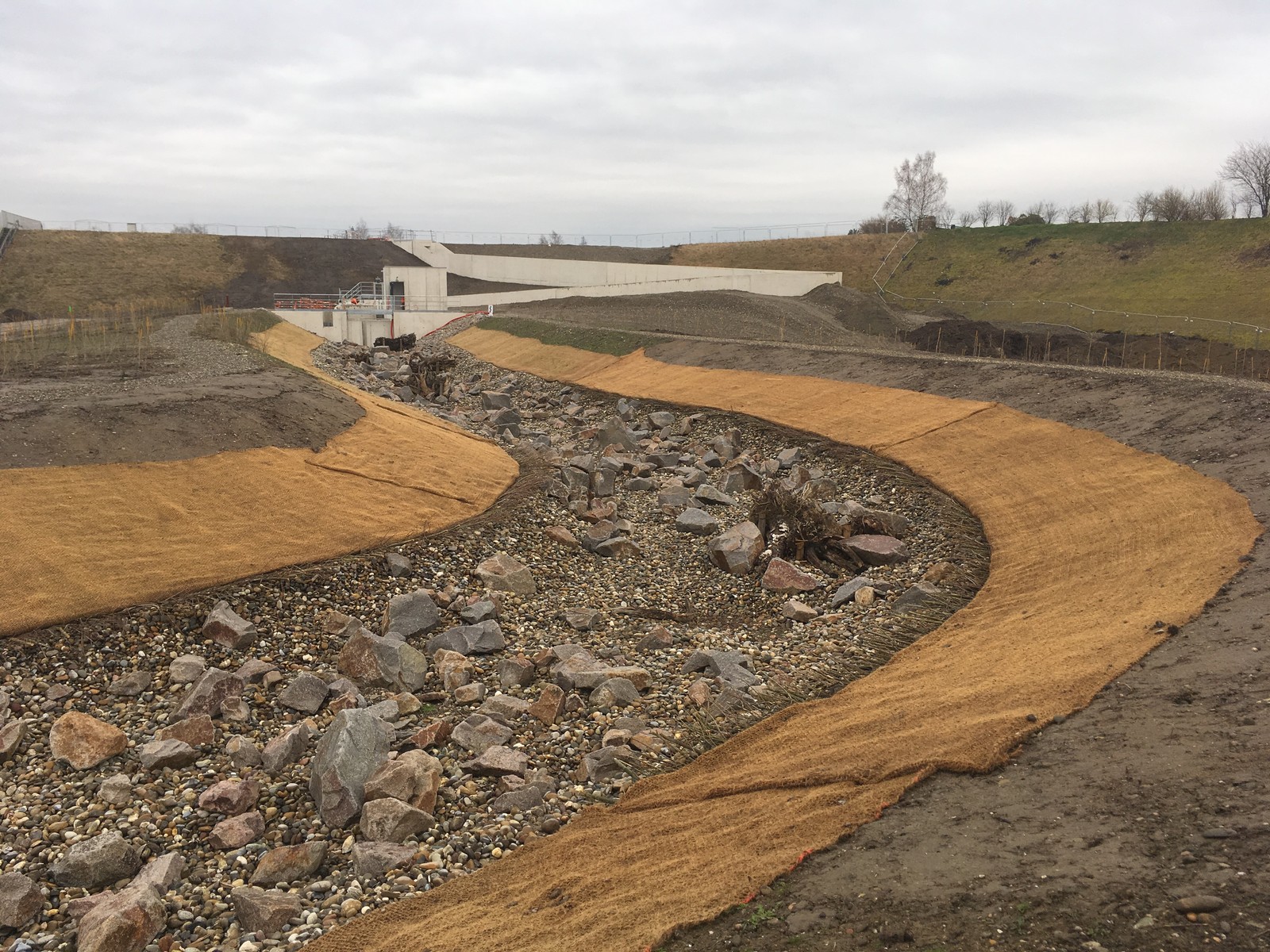

Etat du lit aménagé avant la mise en eau (février 2018)
-

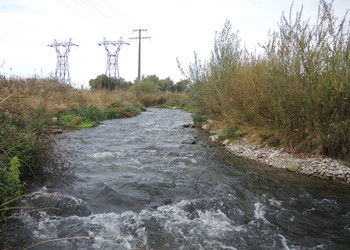

Etat végétalisé après mise en eau (septembre 2018)
-

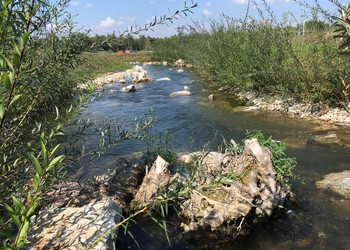

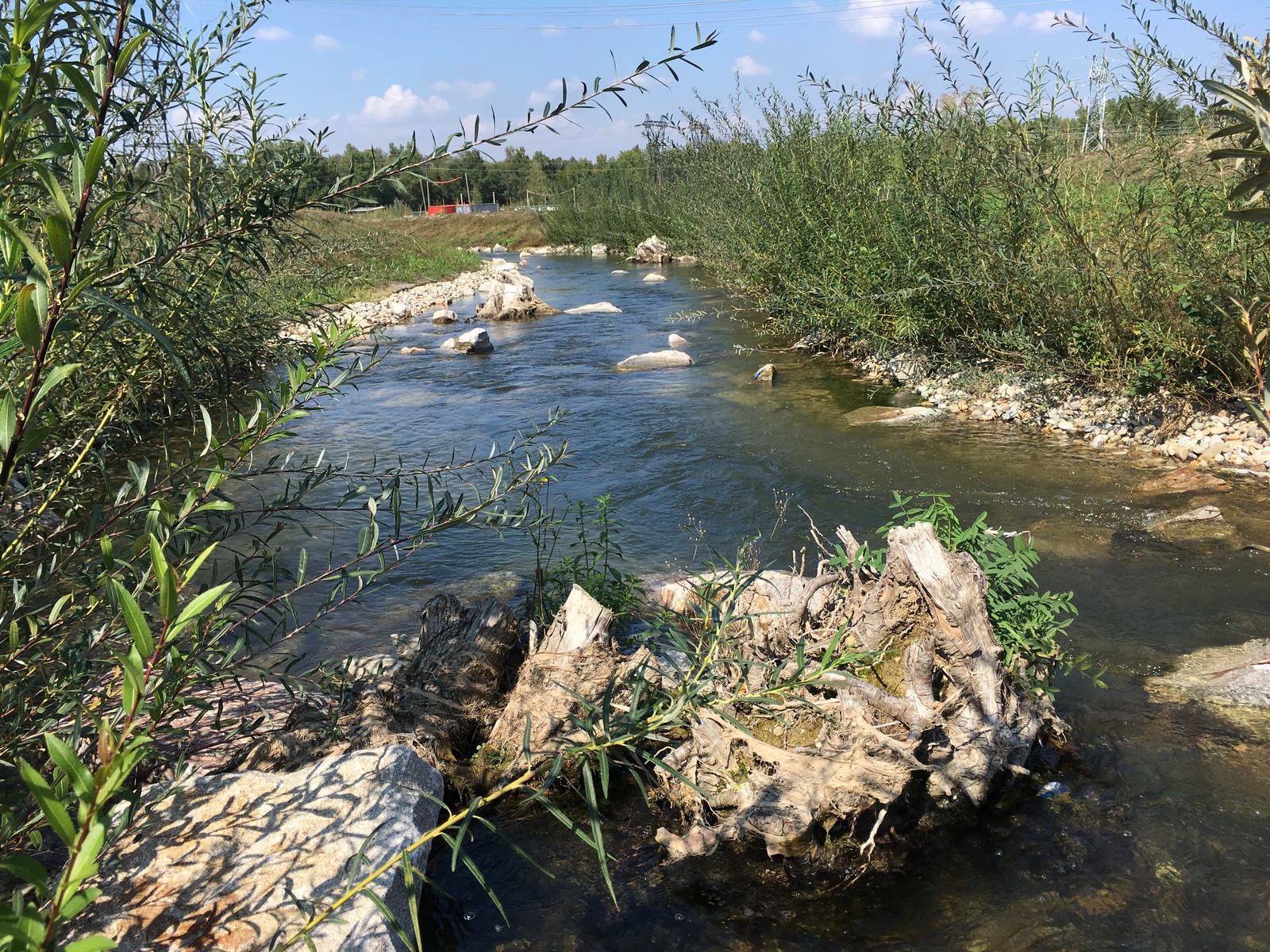

Détail de développement des faciès d’écoulement (septembre 2018)
-

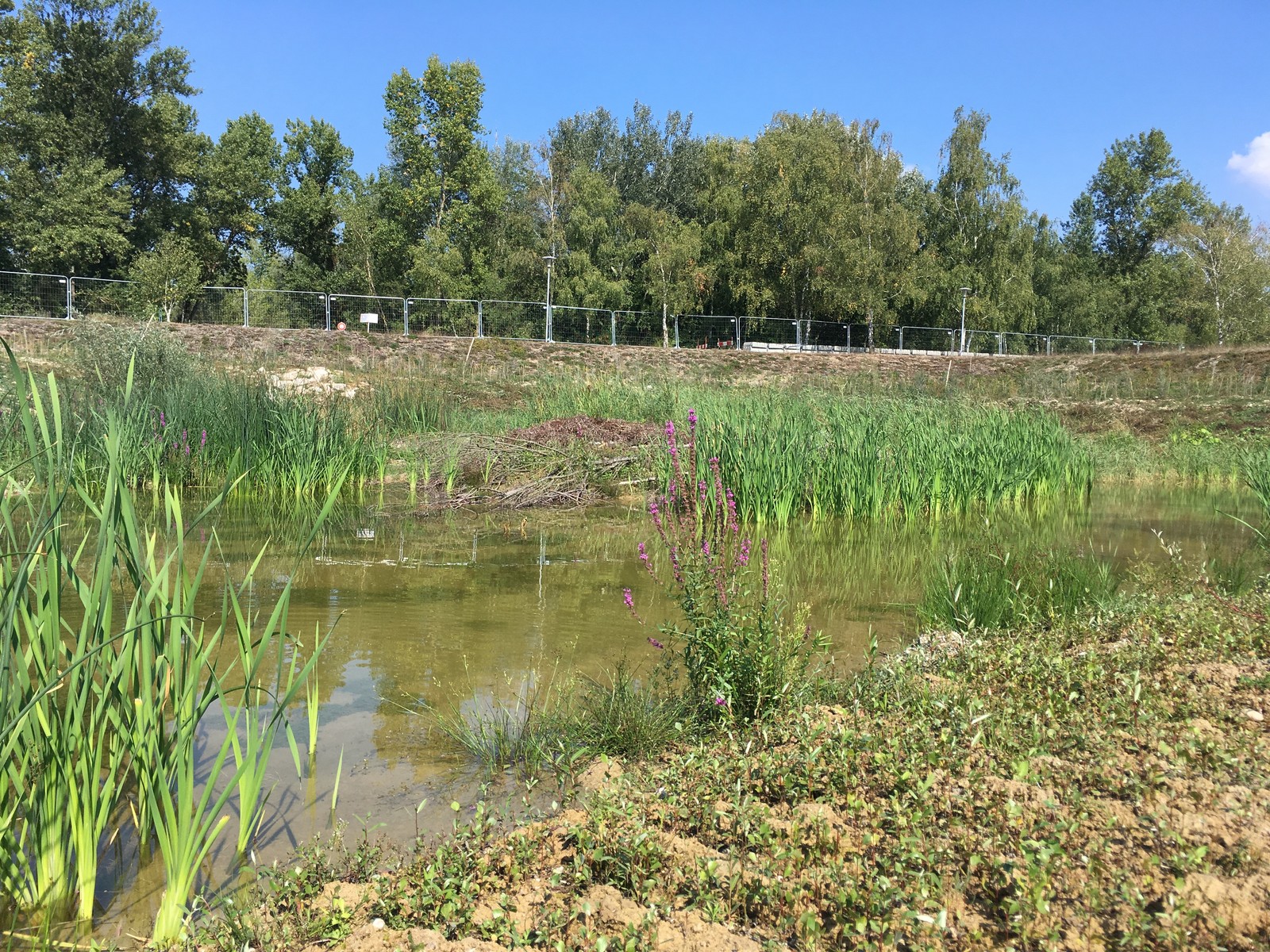

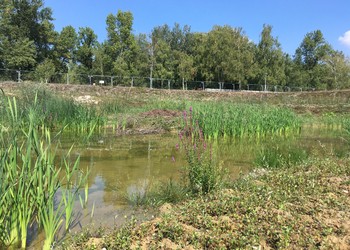

Développement de la végétation dans la nouvelle mare (septembre 2018)
-

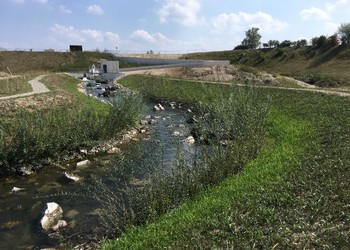

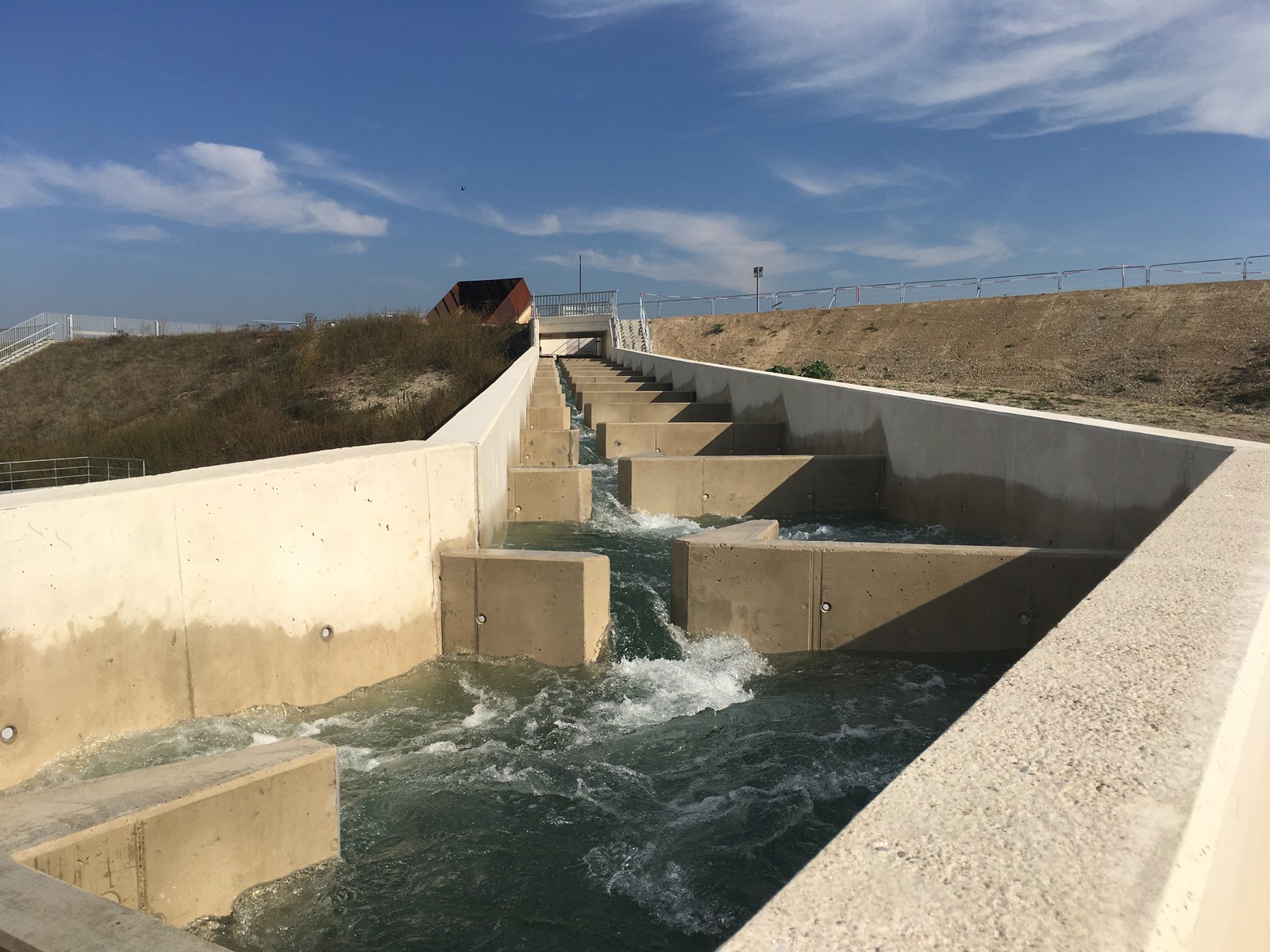

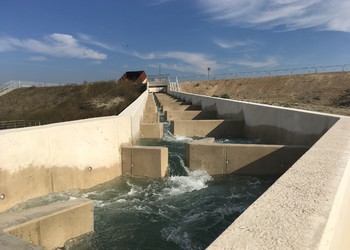

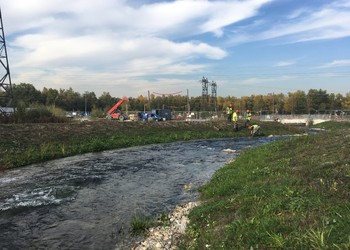

Passe technique amont après mise en eau (octobre 2018)
-

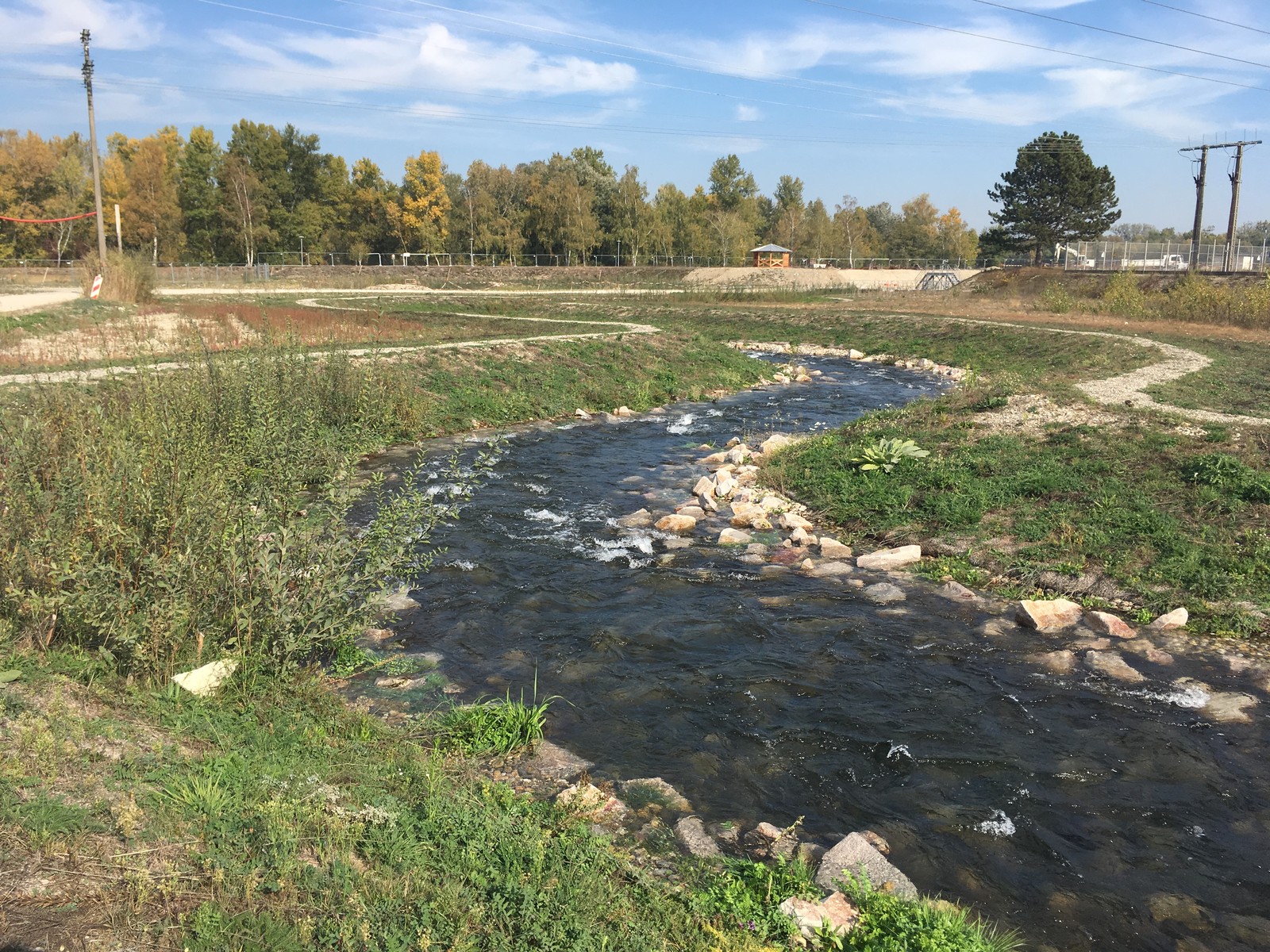

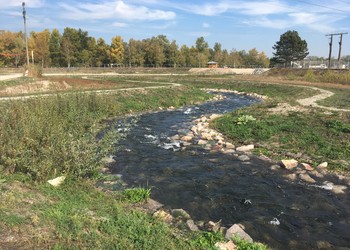

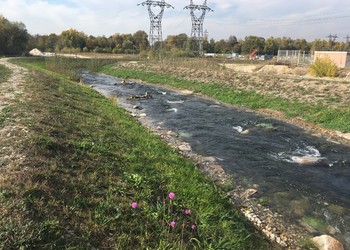

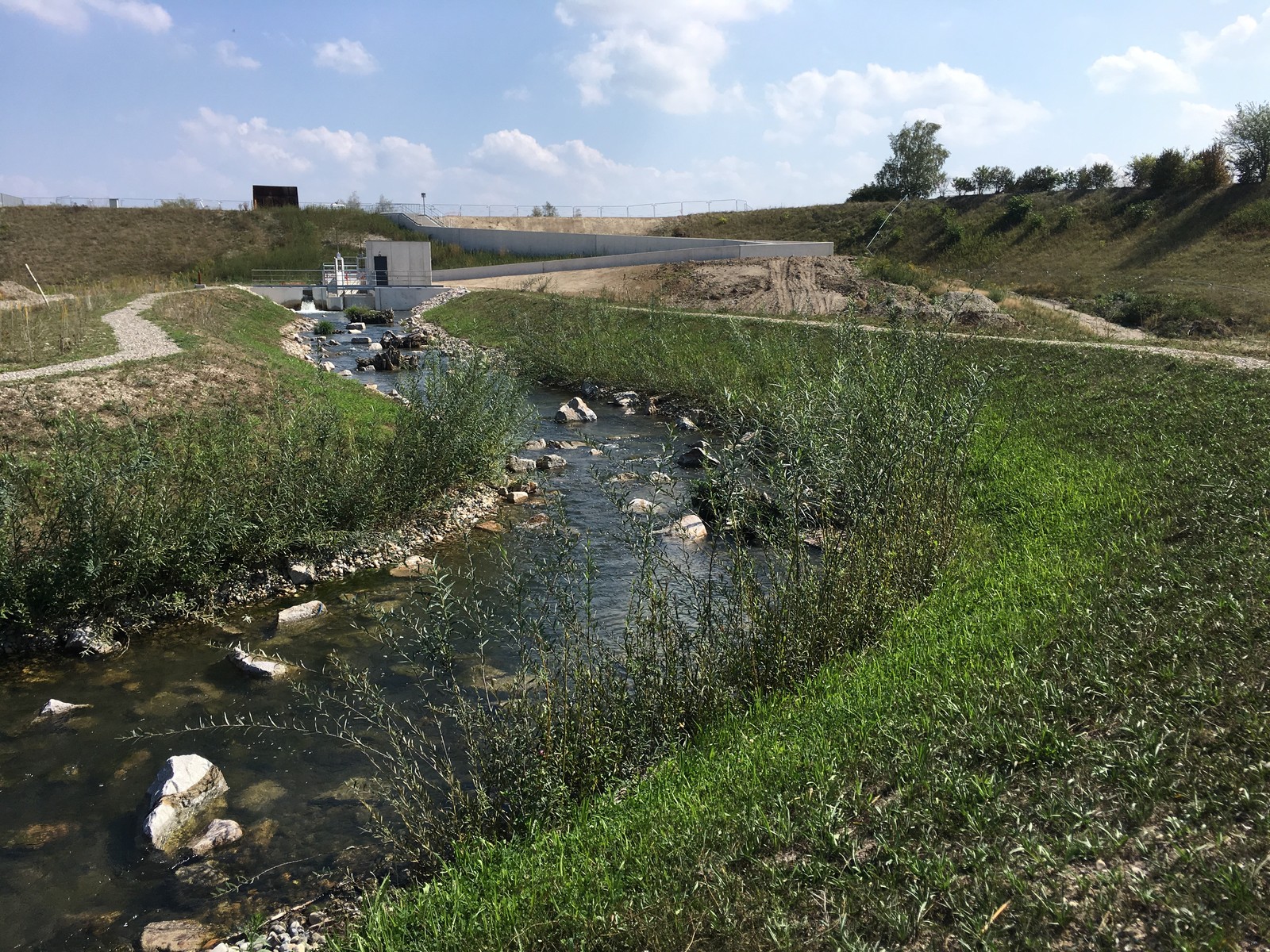

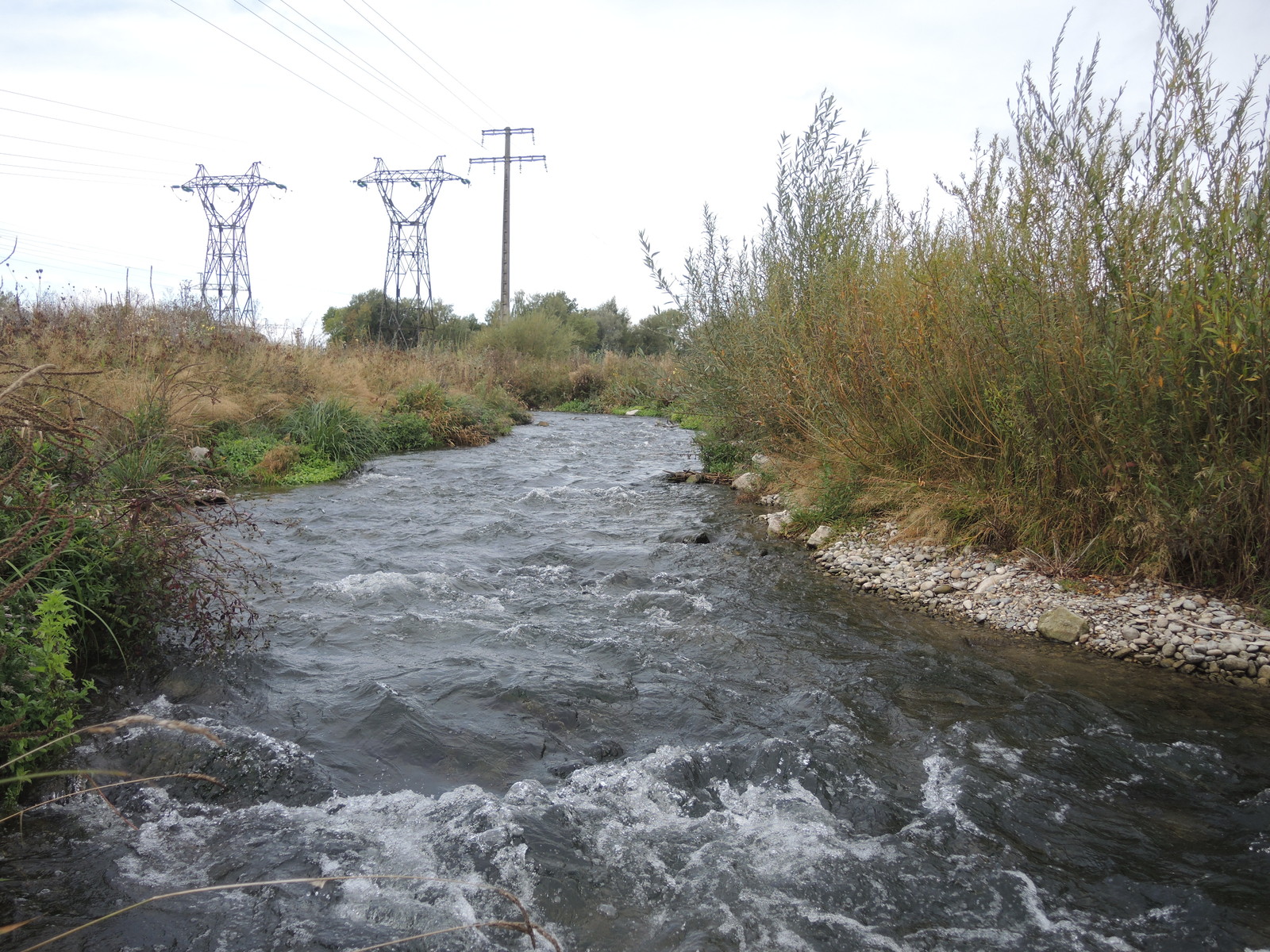

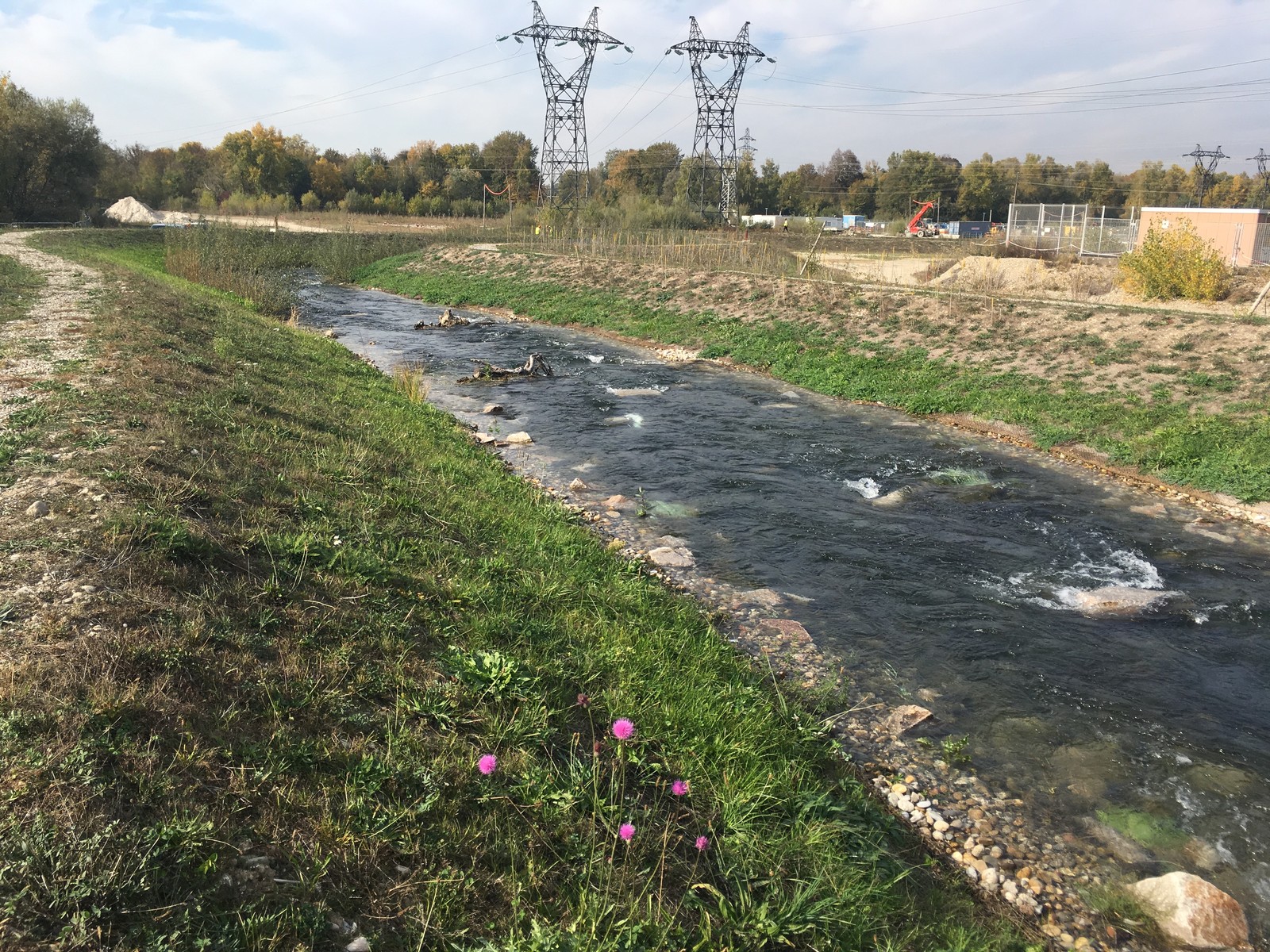

Etat végétalisé après mise en eau (octobre 2018)
-
Etat végétalisé (octobre 2018)
-

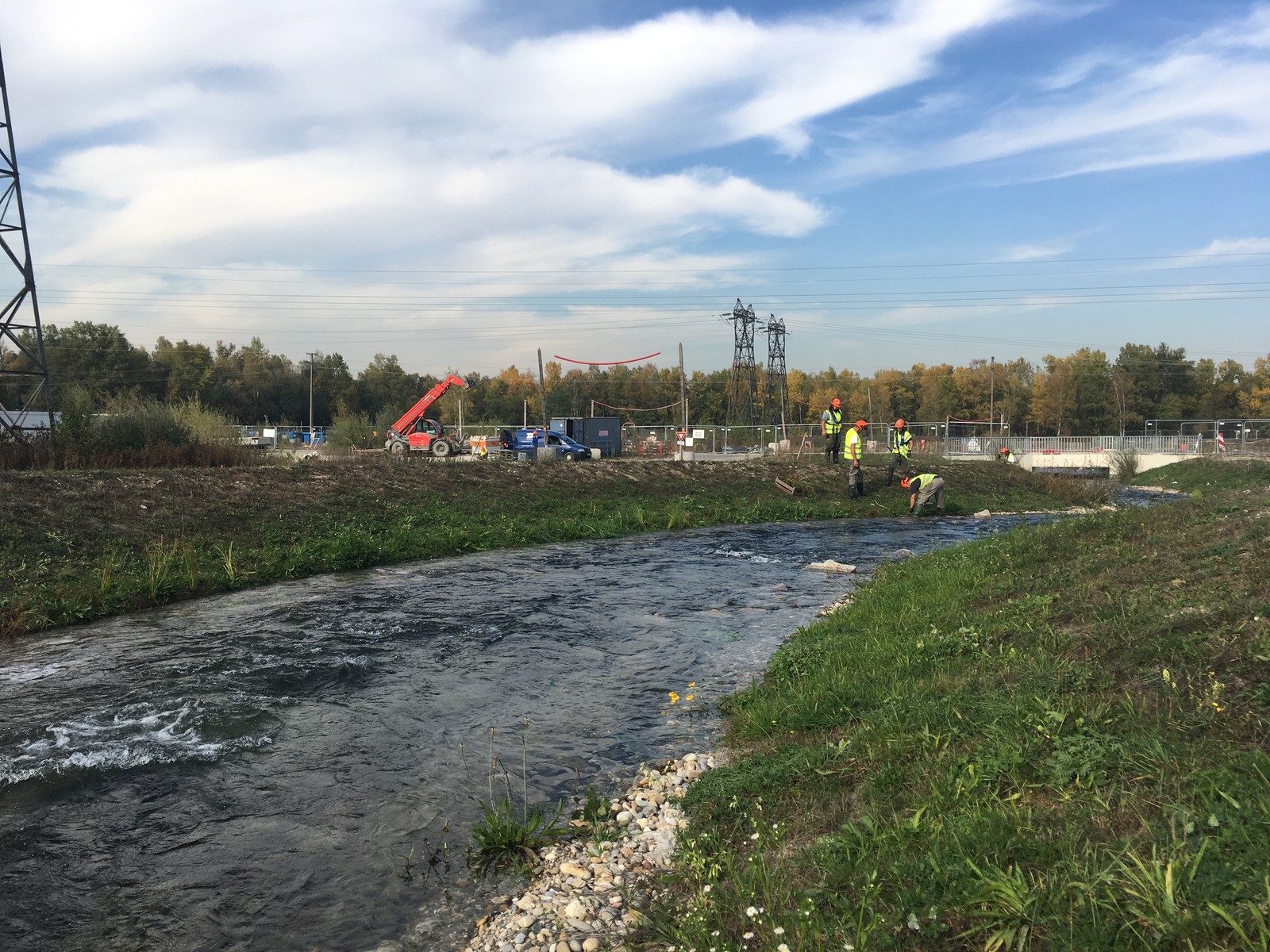

Plantation des hélophytes (octobre 2018)
-
Etat aménagé, vue sur la partie amont (octobre 2018)
-
Etat aménagé (septembre 2019)
